５0ＢＭ８超３極管接続アンプ

製作方針

1. 出力管には６ＢＭ８、初段に真空管６ＡＫ５を使用した回路を採用したい、（途中で変更）
2. 手持ちの部品をできるだけ使用する（うまくいくか不明なのでできるだけコストをかけない）
3. 足りない部品だけ新規に購入することにする。

• 出力管は６ＢＭ８を計画しましたのでまずこれを、以前に秋葉原ラジオ会館３Ｆで５０ＢＭ８が＠５００￥で出たとき何かに使用できるのではと買い求めていたものを使用、ヒーター電圧は何とかなるだろうと、これを使用することにしました。
• トランス類は手持ちはないのですべて新規、出力トランスはコスト的に６０８Ｕは遠慮して記事のT-850をパラにしようすることにしてＺ＝１０ｋを４個（なぜ２個パラにするといいのか、いまだによくわからないでやっている）購入。
• 電源は４０Ｗの170-200-240V、これにはヒーター用６．３Ｖがありませんので昔の白黒テレビをばらしたとき出てきた６．３Ｖ、電流は不明のものを予定。
  ５０ＢＭ８用ヒーター用　50V0.2Aトランス、当初はコンセントの１００Ｖからヒーターをつけようと思ったのですが、左右でヒーターの電圧配分が違うと、片方をアースに落とすともう一方のチャンネルのＨ−Ｋ間電圧がオーバーになりますし、真ん中でアースに落としても感電の可能性がある、ということでそれならばとトランスでヒーターを点けました。６ＢＭ８を買った方が安かったかな？
• 電解コンデンサも在庫品を使用したかったのですがどうにもシャーシが小さくて入りませんので350μ400Vを@400-.で購入
• シャーシはなにかを作ろうとして買っておいた鈴蘭堂のもの
• こまい部品はほとんど、なぜか持っていた手持ちのもので間に合いました。

• シャーシの配置を考えているうちどうもうまくおさまりません、７個のトランスを小さなシャーシに乗せようとしているのですから当然か！
  ６．３Ｖのトランスをなくするとあっさりはいりそうなので回路変更で、上条さんのＨＰにあった超３極管アンプVer.1６ＢＭ８ステレオパワーアンプ�Uをコピーする事にしました。
• あとで出力管を変えて全部真空管でいけるように真空管の穴だけはあけておくことにします。
  ５０Ｖのヒータートランスはなるたけ出力トランスと離したいのと、スペースの関係で斜めに配置、電源トランスは真空管からできるだけ離したかったのですが小さいシャーシなので結構近くなりました。出力管の電圧といい、近さといいハムが心配になります。
  ノイズが心配で気休めにでもなればと電源トランスの鉄心にショートリングを巻いてみました、巻き線にもと思ったのですが枠をバラしたり電圧表示シールの処理が面倒なのでこれはなし。
• ブロックコンデンサは３個いるのでこれはトランスの真下に配置、取り付けは秋月で買っておいた生の基板をカッターナイフで切り込みを入れてアートワークを仕上げ、Ｌ字金具で固定。ついでに整流用ダイオードのスペースとヒーター用プルアップ（？）抵抗スペースを設けました。
• 配線は思ったよりは少なくてすみました。束線バンドなどでまとめてないのでちょっと散らかってます。　
• Ｔｒ，ＣＲ類の初段の部分はラグ板に半田付してから取り付け配線、出力管の電流調整用ＶＲは２ＫΩはあとで５ＫΩに取り替え。
• 配線チェックののち、５０ＢＭ８はヒーターのみ点灯して半日おいてエージングし、ブロックコンデンサも１７０Ｖと２００Ｖの端子を利用３０Ｖで半日おいてエージング。
• その後に調整に入りました。文献通り出力管のカソード電流を３５mAに設定すべくカソード抵抗２ｋΩの両端の電圧を７０Ｖに設定、２KΩＶＲでは調整がシビアでうまく設定できないのと回転角が片方によっていたので５ｋΩＶＲに変更しました。

できあがって

できたーっ！

電圧調整が終わって一応完成なので早速音だしをしてみたくなりますがちょっと押さえてダミー抵抗を接続してＡＣ電圧を測定。
異常な電圧は出てないようなので発振はないと判断。 壊れてもいいＳＰを接続、入力を接地してＳＰに耳を当てます、驚いたことにほとんどハムは聞こえません、ありがたいことです。
大きな電流の流れ道と入力のアースを分けてことがよかったのか？５０ＢＭ８のヒーター電圧が６．３Ｖに比べて高いので心配していましたが思ったよりハムが少なくて一安心。

　

さて音だし

ＣＤを接続していよいよ音は？　みみに入ってきた音を聞いてすぐに思ったのは「以外にクリアな音だ」ということ、別のアンプと比較してということではなくさらりと出てくるような感じの音。
次に「このアンプの大きさ（出力トランス）にしては低音がたくさんでるなー」です。いままで大きな出力トランスを使用しないと真空管アンプは低音は出ないものとおもってましたので。
高い音のエネルギーが少し足らない気がします、現用のトールボーイは前作スワンに比較してもあまり高音のでないものですのでそのせいかとも思ってますが。　全体的にはバランスがとれているようでバックグランドの音にずっと出していても言いようです。

　

これから

すぐにどうこうよりもすこし超３極管アンプの音を聞いて味わっておきましょう。
５０ＢＭ８を使用したのでヒーターを１００Ｖに持ち上げてますがちょっと高すぎました７０Ｖにしようか。
ひずみ率はとれませんがもう少しまじめに入出力特性くらいはとろうかな。
スペースは空けてあるので６．３Ｖのトランスを追加して初段を真空管にしてみたい。

全体の構成は写真の様になりました。 写真ではＭＴ管の小さいのが挿入されてますがこれは現在は飾りです、なにもないとさみしいので、なにに使うかよく考えずに10本100円で買ったものです。
配線と電圧チェック，調整、と済み、とりあえずどんな音がするかと試聴しています。

現在の回路

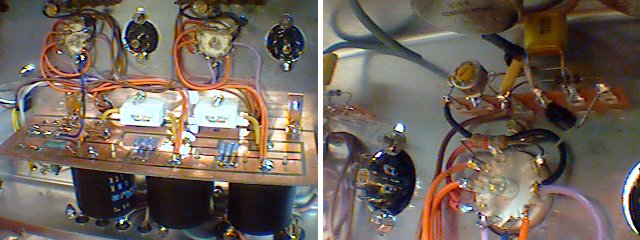

　基板とソケット付近、Ｔｒの足が短いので無理がかからないように根本から離れた所で曲げました
